產(chǎn)品簡介

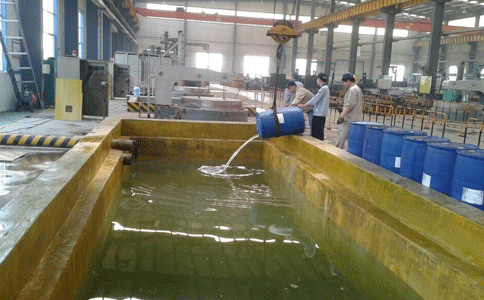

THIF-501聚乙烯醇淬火劑為淡黃色半透明濃縮液，無煙，無腐蝕性，不燃燒，使用安全，無環(huán)境污染，它克服了水冷卻速度快，易使工件開裂，油品冷卻速度慢，淬火效果差且易燃等缺點(diǎn)，使用前要根據(jù)工件淬火工藝要求，加入一定比例的清水稀釋，可得到介于水和油之間可隨意調(diào)節(jié)淬火性能，而且價格低廉，使用范圍很廣。
產(chǎn)品特點(diǎn)
①PVA淬火劑通過調(diào)整水溶液的濃度，可在很大范圍內(nèi)調(diào)整其冷卻能力，可以得到近于水，或介于水、油之間，以及相當(dāng)于油的冷卻速度，以滿足不同材料和工件的淬火要求。
②用PVA淬火劑淬火時，初淬階段冷速較快，在沸騰階段則冷速漸慢，有利于得到馬氏體，當(dāng)進(jìn)入對流階段，其冷卻能力比水要慢得多，從而可以減少工件淬火變形和開裂傾向。
③聚乙烯醇淬火劑取代機(jī)油淬火可降低工藝成本約80％。
適用范圍
聚乙烯醇淬火劑在感應(yīng)加熱淬火冷卻方面獲得比較廣泛的應(yīng)用，多用于碳素鋼、合金鋼的高頻、中頻淬火冷卻。此外，還可將本淬火劑用于整體加熱工件的淬火。例如：40Cr、40CrMo、40Mn2、45Mn2、30CrMnSi鋼，GCr15、9CrSi鋼等輥?zhàn)拥恼{(diào)質(zhì)處理和42CrMo、Cr12、Cr12Mo等模具的淬火，也適用于：45Cr、20CrMo、35CrMo、40CrMnMo、45CMnB、45CMnB， 40Mn3、45Mn3、42CrNi、9Cr3、3Cr2W8、50Mo 等鋼制件的淬火，通常使用濃度為3-5%。
注意事項
隨著聚乙烯醇淬火劑濃度的增加，淬火介質(zhì)的冷卻能力明顯下降。為了保證工件淬火后既達(dá)到要求的硬度又不出現(xiàn)淬火裂紋，就必須使淬火介質(zhì)的濃度穩(wěn)定在一定范圍內(nèi)。在工作中，由于淬火工件不斷帶走淬火劑，所以淬火介質(zhì)的濃度會逐漸降低。為了使淬火介質(zhì)的濃度穩(wěn)定在需要的范圍內(nèi)，一般采取定期（每周或每旬）補(bǔ)充合成淬火劑原液的辦法控制介質(zhì)濃度，具體時間要根據(jù)使用的頻率根據(jù)經(jīng)驗(yàn)而定。
淬火介質(zhì)的溫度和冷卻性能有一定關(guān)系，溫度升高，冷速變慢，當(dāng)液溫高于50℃時，冷速則有較大變化。所以，液溫一般以控制在20-45℃為好。
包裝儲存
使用200公斤的塑料桶包裝，存放于陰涼處，按一般化學(xué)品運(yùn)輸。
相關(guān)鏈接
